SUPERMARINE SPITFIRE MK I /Ia OU II 1/24

Message par KALIM le Ven 6 Mai - 14:58




JE N'AI PAS TROUVE DE DATE (NUL PART) 105f (21€) à mon avis 1990/2000 POUR LE MIEN
AIRFIX A RESSORTI CE KIT SOUS UN NOUVEAU BOX ART



A PART CA RIEN DE NOUVEAU SOUS LE SOLEIL........LE PLAN N'EST PLUS PRESENTE SOUS FORME DE LIVRET
MAIS LE CONTENU EST IDENTIQUE
IDEM POUR LE MOULE PUISQUE QUE EN OBSERVANT VOUS Y VERREZ LES MEMES DEFAUTS
LES DECOS ONT CHANGEES


[Vous devez être inscrit et connecté pour voir ce lien]


J'AIME QUAND MEME
APRES C'EST UNE AFFAIRE DE PRIX 55£ =71€10 SANS LA POSTE 12€
[Vous devez être inscrit et connecté pour voir ce lien]


A VOUS DE CHOISIR
ACHETE D'OCCASE SUR EBAY
**************************************************************

[Vous devez être inscrit et connecté pour voir ce lien]


TOUT SUR LE SPIT :
[Vous devez être inscrit et connecté pour voir ce lien]





UN BEAU MORCEAU le 24 ième




le petit livret du plan qui me parrait assez clair


ACHETE PAS CHER SUR EBAY....MEFIANCE IL EST COMMENCE IL A L'AIR COMPLET

UN PEU DE DOCS (DES TONNES)

j'ai étudié les différente pièces dégrappées et peintes ???



ENAMEL ENAME MOUCHO.......

AÏE HEUUUUUUUU !!!...... Sad



 j'ai décollé ce que j'ai pu..





ALLEZ DU GREEN INTERIOR BRITISCH......ON LAISSE SECHER



DECOLLAGE




LA DOC ....LE BACQUET ET FAIT DANS UN GENRE DE BAkELITE
ENBOITER SUR LE SUPPORT EN METAL


RIQUIQUI LES TROUS TROUS



CA ...C'EST FAIT




CARTE PLASTIQUE A DIMENSION ET RIVETEE




PERCAGE




CONFECTION DU COUSSIN

ESSAI DE PEINTURE "BAKELITE" mélange maison

léger brossage sable



ici je pratique une fente pour le futur harnais






j'ai refait le blindage en 1mm


attention la peinture n'est pas fini

avatar
KALIM
Expert


http://hobby-maquettes.forums-actifs.com/forum

Revenir en haut Aller en bas

Re: SUPERMARINE SPITFIRE MK I /Ia OU II 1/24

Message par KALIM le Ven 6 Mai - 15:08

 CONFIDENCE .....C'EST PLUS FACILE A FAIRE QUE DE REFAIRE......


JE NE SUIS PAS TROP MECONTENT DU RENDU DU DOSSIER
NI DE L'EFFET BAKELITE

COMME AIRFIX A CHOISI DE NE FAIRE QU'UNE PIECE REPRESENTANT LE BACQUET EN BAKELITE
DANS SON SUPPORT EN METAL?VA FALLOIR JOUER SUR LA PEINTURE

ESSAI A SEC DU NOUVEAU BLINDAGE



AÏE.....RECTO



VERSO....PEINT EN ALU



CA N'EST PAS COLLE AVEC DU CEMENT....MAIS BON ??



AVANT



APRES.....CA NE ME SATISFAIT PAS ....IL Y A UN POINT AU MILIEU DE CHAQUE COMPTEUR DEFAUT DE MOULAGE.J'ESSAIE DE COMBLER A LA CYANO........
APRES PONCAGE MIROR ET KLIR JE LAISSE TOMBER  Sad

PHOTOCOPIE DU DECALQUES DU MK V DE TRUMPETER .......CHUT!!

evidemment ca ne correspond pas aux trous du tableau de bord....pfffffff

quelques poignees de cheveux plus tard  Smile

par transparence, ça rend mieux en vrai

léger brossage alu
je ne pouvais pas laisser le viseur comme ça

pour le viseur peint et rayé...poncage miror et klir et retour de la transparence

alimentation du viseur

canalisations hydrolique


contrôle si ça passe  Very Happy


COMME IL EST TRES RARE DE TROUVER LE TABLEAU DE BORD DU MK I JE VOUS METS MA DOC (MONOGRFIE LOTNICE N°38)sur le net on vous donne du Mk I et c'est du Mk V.....AIRFIX EST BON



PROTOTYPE LE K5054








CHANGEMENT DE TUTO Very Happy UN PEU DE POINTS DE CROIX Shocked






PLUS FACILE A FAIRE AU 1/24

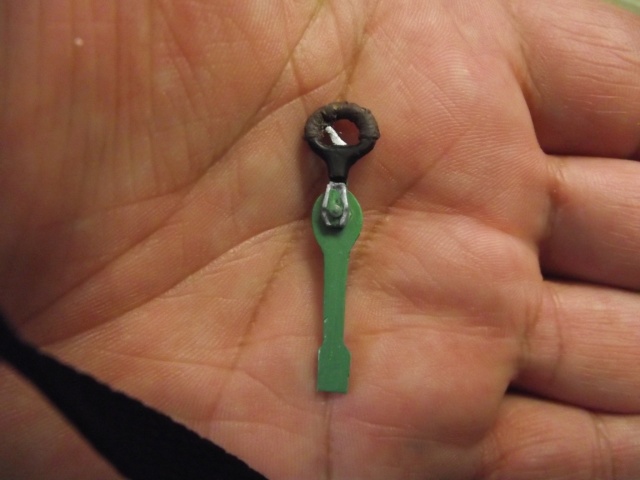

LA PARTICULARITE DU MANCHE A BALAI DU SPIT EST QU'IL S'INCLINE DE DROITE A GAUCHE ET QUE LA "JAMBE" EST FIXE SAUF AVANT ARRIERE


























ENCORE QUELQUES CABLES ,DURITES ET VOILA



FIL ELASTIQUE ET METALLIQUE SOUPLE

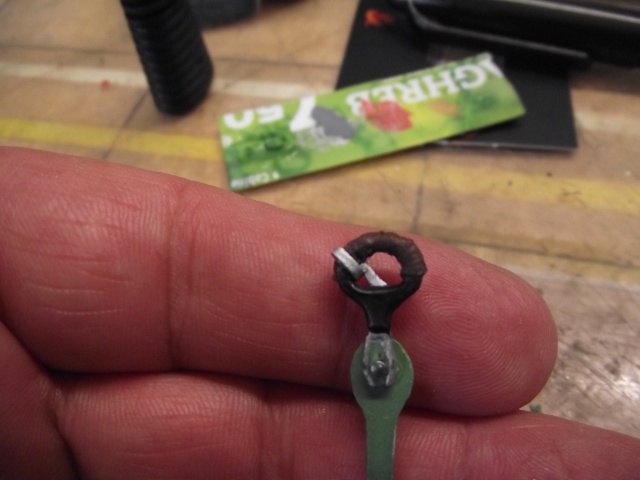

AJOUT DU GROS BOUTON  ALU


PREPARATION DES 3 CANALISATIONS


DEVANT ....(perçage d'1 avant trou micromèche)


DERRIERE (colle a la place d'oirgine du kit)

PLUS REALISTE NON ??? 8)


LA "TRINGLERIE DU SPIT"   Shocked


DES PREMIERS Mk I


D'UN Mk IX




DE AIRFIX


JE NE SUIS PAS CONVAINCU......




JE PRENDS LES MESURES SUR LA PIECE AIRFIX ET ME TRACE UN GABARIT QUE JE REPORTE SUR
DU COLLANT DE CARROSSIER(PAS EVIDENT) DU CÔTE COLLANT








LA SEULE PIECE DU KIT.....AFFINEE REPERCEE






AVEC LE MANCHE POUR AVOIR UNE IDEE....
CA C'EST FAIT............. Razz



avatar
KALIM
Expert


http://hobby-maquettes.forums-actifs.com/forum

Revenir en haut Aller en bas

Re: SUPERMARINE SPITFIRE MK I /Ia OU II 1/24

Message par KALIM le Ven 6 Mai - 15:18

LES PEDALES DU PALONIER


BAVURES EPAISSEUR & FORME A CORRIGER

LA PARTIE COTE CENTRE EST PLUS GRANDE
 LA PARTIE SUPERIEUR ARRONDIE REPRESENTE UNE SANGLE DE CUIR ??

SUPPRESSION DE L'ARRONDIE AFFINAGE ...MANQUE LES RAINURES

ALU AUTO COLLANT REGLET UNE POINTE A TRACER

BEAUCOUP DE PATIENCE


AVEC LA SANGLE







COLLAGE DES DIFFERENTS ELEMENTS DU PIT



ET CA STRESS ....Y'A PLUS RIEN D'ORIGINE AU NIVEAU FIXATION




CA FONCTIONNE TOUJOURS....


RAJOUTER LA TRINGLERIE QUI PASSE SOUS LE SIEGE
ET UNE TRAVERSE COMME SUR LE VRAI....


ENCORE DU TAFF










CA C'EST FAIT


POUR DU 1/48 ....DONC POUR LE 24ième  CA N'EXISTE PAS DONC .....SCRATCHHHH !!










ENCORE DU SCRATCH






SI JE RAJOUTE DES PIECES PREVOIR L'EMPLACEMENT DE CELLES D'ORIGINES




VOILA VITE FAIT....BIEN FAIT


DESOLE MAUVAIS ECLAIRAGE Sad

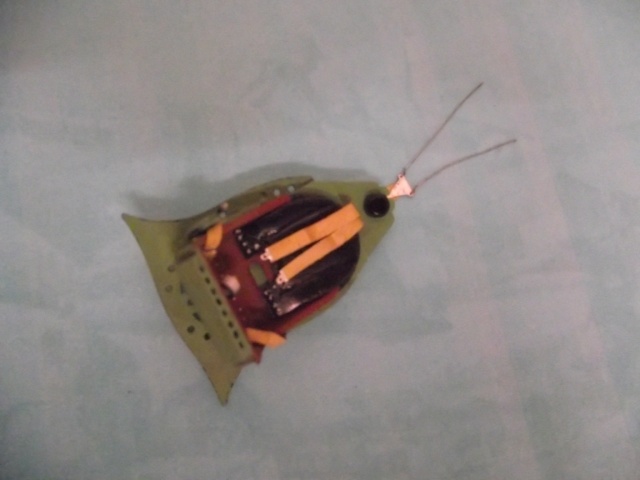

DONC JE REVIENS SUR LA TRAPPE DE LA RADIO





LE RACK.....SUPPORT RADIO

2 MORCEAUX DE CARTE PLASTIQUE COLLES ENSEMBLE POUR DEDOUBLER A L'IDENTIQUE







ESSAIS A SEC




JE REVIENS AU PIT....




J'AI PRIS MODELE SUR UN PIT RESINE AU 1/48
 POUR LA PARTIE DROITE DU PIT CA DEVIENT COMPLIQUE IL Y A PAS MAL DE DOC SUR LE MK V OU LE MK VIII
MAIS PAS GRAND CHOSE EN MK I MK Ia OU MK II
ET CERTAIN WALKAROUND MELANGE  MK V & MK I etc.....(plus on avance dans le temps plus le pit ce complique )
IL Y A AUSSI LES PASSIONNES DE SIMULATEUR




N'HESITEZ PAS A ME CORRIGER SI VOUS REPEREZ UNE ERREUR ..MERCI

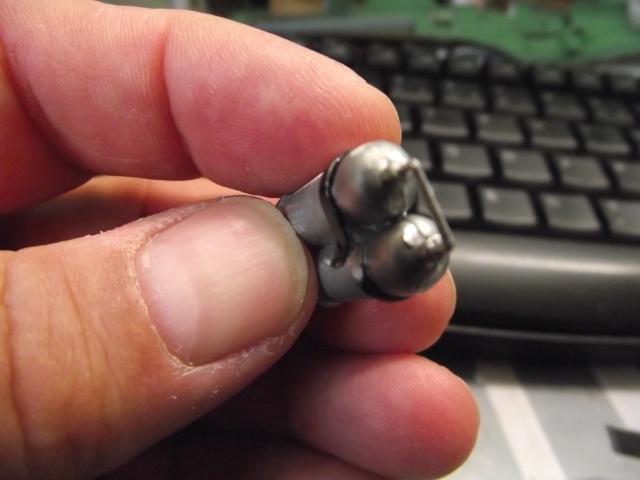

LES BOUTEILLE D'OXY SONT SANGLEES JE VAIS SUPPRIMER L'EPAISSEUR AU NIVEAU DES SANGLES



MK I


MK V AU MK IX VOIR PLUS (juste pour exemple)


PIECE DU KIT


DU VRAI
CARTE PLASTIQUE MISE EN FORME
MODIFIE


INEXISTANT SUR LE KIT


LES MANETTES .PANNEAUX CORRIGES JE CABLERAI A LA FIN DES MODIFS



PANNEAU DE RADIO CONTACTEUR DU MK V




ON AVANCE BIEN..... Mad
avatar
KALIM
Expert


http://hobby-maquettes.forums-actifs.com/forum

Revenir en haut Aller en bas

Re: SUPERMARINE SPITFIRE MK I /Ia OU II 1/24

Message par KALIM le Ven 6 Mai - 15:34

BON BEN ON FIGNOLLE






ET VOILI..... Very Happy



LE MODELE




LA FORME GENERALE


QUOI....ELLE SONT FINES MES MAINS....






AU SECHAGE

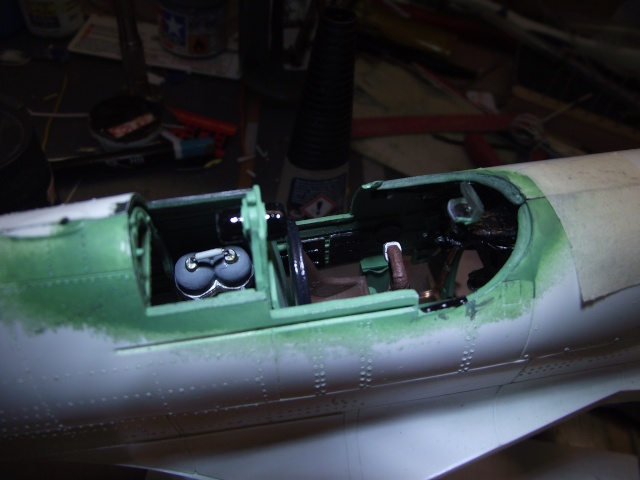

FINITION DU CABLAGE RADIO & OXY




LA MISE EN FORME EST FACILE MAIS ATTENTION DE NE PAS GENER LA FERMETURE DU KIT

LE BLANC DESSOUS ET L'AILE POUR LES ESSAIS A SEC
LE CABLAGE DU PIT DU Mk I EST PLUS SIMPLE QUE LES SUIVANTS PAR CONTRE LA DOC EST ABSENTE.....




J'AI BOSSE SUR MA DOC...PHOTO MAGAZINE ETC....


ESSAIS A SEC


UNE FOIS FERME Shocked






UN PETIT JUS SANS PLUS......


"LE MOTEUR"
JE VAIS ESSAYER DE LE REPRENDRE PETIT A PETIT

LE PAUVRE A ETE PEINT EN OCEAN GREY MOUCHETE DE JAUNE ET DE CHROME


 UNE PHOTO NOIRE EST BLANC  POUR L'ALIMENTATION ET LE REBORD DU CARTER MOTEUR
L'ALIM EST MOULEE DIRECTEMENT SUR LE MOTEUR C'EST.............MOCHE




ON MEULE ....


JE MARQUE ET PERCE  LES DEUX CÔTE NE SONT PAS IDENTIQUE ....

ET D'UN.....M'EN FAUT DOUZE

ET DE DEUX....PLUS QUE DIX



Shocked

NE REGARDER QUE L'ALIMENTATION...........




PAS DE REBORD AU CARTER.....

JE N'AI PAS RETROUVE LES CANALISATIONS CHROMEES SUR MES PHOTOS
JE SORTS LA MEULE



DE CE CÔTE LA JE NE MEULE PAS TOUT


LE REBORD DU CARTER CARTE PLASTIQUE ET CYANO


JE ME SERTS DU PLAT EXISTANT EN COLLANT SUR 1/2 CM ENSUITE J'ENCOLLE LA CARTE PLASTIQUE ET LA FIXE EN TIRANT DANS L'ALIGNEMENT

J'EN AI PROFITE POUR PERCE 1,5 MM ET PEINDRE LE CARTER NOIR BRILLANT LE BLOC EN NOIR PNEU




SUR LE DESSUS RIEN DE SPECIAL.....A PART QUE J'AI RECTIFIE LE MARQUAGE "ROLLS ROYCE" EN ROUGE


C'EST TOUT POUR AUJOURD'HUI ......

avatar
KALIM
Expert


http://hobby-maquettes.forums-actifs.com/forum

Revenir en haut Aller en bas

Re: SUPERMARINE SPITFIRE MK I /Ia OU II 1/24

Message par MAGALIE le Ven 6 Mai - 18:43

Hé ben......
Tu bosse vraiment dure

Fallait y penser pour le manche en point de croix Very Happy Very Happy
Excellent boulot de dingue!!!
Rolling Eyes
Extra à regarder
scratch

**************************************************************************
avatar
MAGALIE
Administratrice


Revenir en haut Aller en bas

Re: SUPERMARINE SPITFIRE MK I /Ia OU II 1/24

Message par KALIM le Mer 25 Mai - 10:59


C'EST PAS LE BON MODELE.....JUSTE POUR LA PLAQUE


DEUX ....TROIS CALMANTS ET UNE PAUSE


PRET POUR LE SERVICE
CLOISON PARE-FEU ,SUPPORT MOTEUR & ECHAPPEMENTS


A LA QUEUE LELEU




BIZARREMENT LES ECHAPPEMENTS NE SE COLLENT QU'A LA FIN SUR LE  MERLIN 23/25




J'AI OUBLIE MA PIECE.....















DOIS-JE ENCORE EN METTRE  Surprised


APRES PAS MAL DE RECHERCHE J'AI DECIDE DE NE PAS METTRE LES PIECES 50 & 52....

[Vous devez être inscrit et connecté pour voir ce lien]


VOIR LE LIEN CI DESSUS


POUR M'AIDER J'AI DONC COLLE LA CLOISON PARE FEU


POSITIONNE LE SUPPORT MOTEUR


ENSUITE LE BATIS AVEC DE LA PATAFIX
(PAS UNE MINCE AFFAIRE)


sur le plan il est a 90°.....ce qui n'est pas le cas sur l'appareil Surprised



JE M'AMUSE BIEN.....


TROUVER LA BONNE INCLINAISON


A FORCE DE MANIP LA PEINTURE S'EN VA.... Sad
UN GRAND VIDE A COMBLER


QUELQUES MORCEAUX DE CARTE PLASTIQUE....
















JUSQUE LA TOUT VA BIEN.....




EN VOULANT RECENTRER LA PIECE EN SCRATCH DE MA FABRICATION J'AI CASSE LE BATTIS MOTEUR
PFFFFFFFFFFFFF


BON ? BEN AU BOULOT  Sad


D'ABORD REPARER LE BATTIS MOTEUR


J'AI DECOUPE 2 MORCEAUX DE CARTE 5mm x 1 mm COLLE DERRIERE LA CASSURE


INVISIBLE PUISQUE DESSOUS...


J'AI DONC DECIDE DE COLLER LE MOTEUR AU SUPPORT ET L'ENSEMBLE SUR LA CLOISON PARE FEU
CE QUI ME PERMETS D'AGREMENTER LE MERLIN DE SES CABLES DURITES ET AUTRES
EVIDEMMENT DE NOMBREUX ESSAI A SECS ET MESURES

COMME LE MOTEUR NE SERA PLUS FIXER A LA CARLINGUE J'AI COLLE UNE PIECE DE CARTE PLASTIQUE DE 2cms x 3,8 mms EN BAS DE LA CLOISON PARE FEU ET DU MOTEUR
SINON LES MESURES DES CABLES ET DURÎTES SERONT FAUSSEES

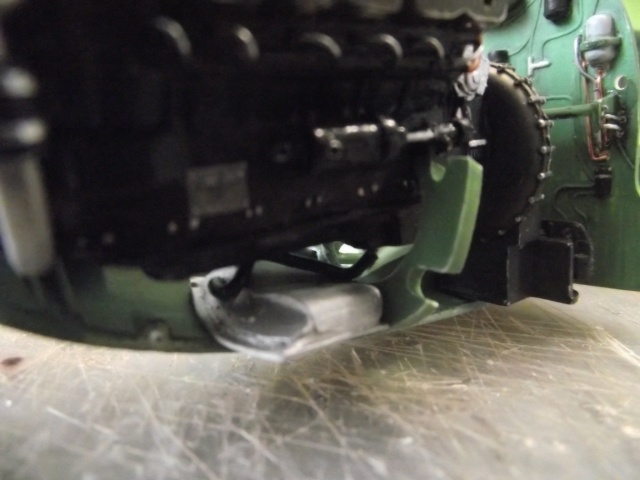

CÔTE CARLINGUE IL FAUT SUPPRIMER LE REBORD POUR POUVOIR PASSER LA TUYEAUTERIE DU SPIT
SI VOUS VOULEZ FAIRE COMME MOI




ENSUITE VOUS AGREMENTEZ VOTRE MOTEUR SUIVANT SA VERSION



LE RESULTATS APRES PLUSIEURS HEURES






POUR LE PLAISIR




C'EST TOUT POUR AUJOURD'HUI
Idea


avatar
KALIM
Expert


http://hobby-maquettes.forums-actifs.com/forum

Revenir en haut Aller en bas

Re: SUPERMARINE SPITFIRE MK I /Ia OU II 1/24

Message par MAGALIE le Jeu 26 Mai - 0:23

Excellent boulot Rolling Eyes

**************************************************************************
avatar
MAGALIE
Administratrice


Revenir en haut Aller en bas

Re: SUPERMARINE SPITFIRE MK I /Ia OU II 1/24

Message par KALIM le Mar 7 Juin - 11:55


MODIFICATION DU BATTIS


RECTO
VERSO



REPRENDRE LE PERCAGE.....ATTENTION FRAGILE



ENAMEL 156 MATT



BROSSE LES PREMIERES PIPES EN NOIR MATT  ET ENSUITES TOUTES AVEC SABLE ET GRIS EN ME SERVANT DES PHOTOS DU VRAI

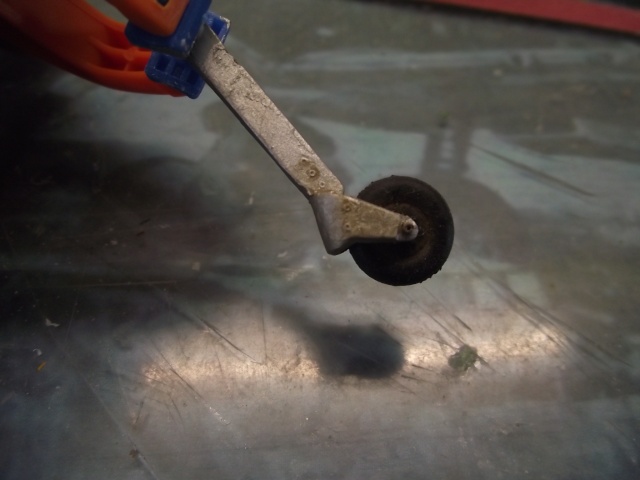

JE VOUS PRESENTE LA ROULETTE DE QUEUE


AJUSTAGE

GRAVAGE

MODIFS EN SUIVANT LA REELLE




UN P'TIT JUS (MAISON)


CA C'EST FAIT.....

ON AVANCE .....
PAS DE REPOS POUR LE COMPENSATEUR



LA PIECE.....BOF
C'EST DU 24 ième QUOI    AU BOULOT.....




LE COMPENSATEUR

POUR DECOUPER JE ME SUIS SERVI DE L'OUTIL A TRACER TRUMPETER


J'AI PERCE ET COLLE UN MORCEAU DE FIL DE FER POUR SIMULER LA CORDE A PIANO DU COMPENSATEUR




LE FEU



POUR LA LOUPIOTTE ...ETIRER DE LA GRAPPE TRANSPARENTE




SUPPRESSION DE CELLE DU KIT J'EN AI PROFITER POUR RIVETER A LA POINTE SECHE


EN COURS DE MISE EN FORME


PERCER POUR SIMULER L'AMPOULE ET PEINDRE L'INTERIEUR ALU










PEUT-ETRE UN PEU FIN?




EN CONTRE JOUR POUR MIEUX VOIRE LES RIVETS ....LE COMPENSAREUR
ET LA LAMPE
§§§§§§§§§§§§§§


LE BACQUET ET SON HARNAIS   (TOTAL SCRATCH)



PAPIER DE PAQUET DE CLOPPES
PLUS FEUILLE D'ALU DE CANETTE DE SODA


J'AI MESURE DIRECTEMENT SUR LA FIGURINE 2MM


2 SOLUTIONS JE PEINTS AVANT OU APRES


LA BOUCLE SPECIFIQUE DU HARNAIS DU SPIT.


ON VA EVITER CA....


AVANT TOUT JE MODIFIE LA FIXATION SUR MON SIEGE LA PIECE TRIANGULAIRE N'EXISTE PAS ?


EN CARTE PLASTIQUE J'AI OUBLIE DE PRENDRE LES PHOTOS


JE ME PREPARE 6 ATTACHES ET 2 BOUCLES (CANETTE D'ALU)




LA BOUCLE
UN MORCEAU DE GRAPPE DE 3.5 MM DE DIAMETRE 2.5 MM D'EPAISSEUR LA RIVETEUSE DE KALIM
ET UN MORCEAU DE GAINE ET FIL ELECTRIQUE












PARTIE BASSE OK
Idea

PARTIE HAUTE


PARTIE HAUTE
ON TAILLE DANS L'ALU DE LA CANETTE


JEU DE PATIENCE








HARNAIS ...OK
A SUIVRE



avatar
KALIM
Expert


http://hobby-maquettes.forums-actifs.com/forum

Revenir en haut Aller en bas

Re: SUPERMARINE SPITFIRE MK I /Ia OU II 1/24

Message par MAGALIE le Mar 7 Juin - 21:24

EXTRA à regarder

**************************************************************************
avatar
MAGALIE
Administratrice


Revenir en haut Aller en bas

Re: SUPERMARINE SPITFIRE MK I /Ia OU II 1/24

Message par KALIM le Mer 8 Juin - 11:06

alien alien
CA FAIT PLAISIR
avatar
KALIM
Expert


http://hobby-maquettes.forums-actifs.com/forum

Revenir en haut Aller en bas

Re: SUPERMARINE SPITFIRE MK I /Ia OU II 1/24

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 4 1, 2, 3, 4  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
